VCR是英文Vacuum Coupling Radius Seal（真空連接徑向密封）前三個英文單詞的縮寫，它是美國Swagelok公司的金屬面密封接頭（Metal Gasket Face Seal Fitting）的注冊商標。VCR接頭最早用于宇航工業，目前在半導體光電制造行業普遍使用?？赡苁且?yàn)镾wagelok公司的名氣和影響力太大，VCR成了金屬面密封接頭的代名詞（其實不同品牌的金屬面密封接頭的名稱是不一樣的，詳見表1）。

1、工作原理

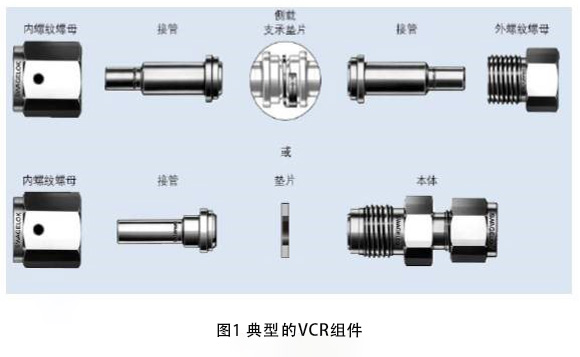

VCR接頭是面密封接頭（Face SealFitting）的一種，密封元件采用金屬墊片。通過內、外螺紋互鎖來壓迫金屬墊片，使墊片產生一定的變形，從而達到密封的效果。如圖1、圖2。

還有一種比較典型的面密封接頭是VCO接頭，其工作原理同VCR一樣，只不過密封元件為O型圈（材質通常為氟橡膠或氟塑料），目前用得很少。

2、特點

VCR接頭潔凈度高（組件經過電拋光及清洗等工藝處理）、密封性好，特別適用于要求無泄漏的超高純凈系統、超高真空系統及高壓系統。因?yàn)椴捎昧私饘倜芊庠琕CR接頭的額定工作溫度范圍比較廣（采用SUS316L墊片的VCR接頭，溫度額定值可達537℃）。VCR接頭便于安裝，具有最小拆卸間隙，可以反復拆裝（拆卸后重新安裝需要更換新墊片）。

VCR接頭的Gland同TUBE管之間需要焊接。VCR接頭一般要與自動焊接頭配合使用，在不需要拆卸的地方使用自動焊接頭（Weld Fittings），在需要拆卸的地方（如閥門、設備接口處）使用VCR接頭。因此很多廠家的樣本上都是把VCR接頭（金屬面密封接頭）和自動焊接頭放在一起的（如圖3），有些廠家還把這兩種接頭統稱為Clean Fittings（潔凈管件）。

圖片圖3：ASFLOW（左）和TK SCT（右）的樣本截圖

3、材質

接管（Gland）、本體（Body）和螺母（Nut）的材質一般為SUS316或SUS316L。墊片（Gasket）的材質一般為SUS316L、鎳或銅（銅墊片現在基本不使用），墊片有鍍銀和不電鍍之分。

VCR內螺紋螺母（FemaleNut）的內螺紋經過鍍銀處理，以防止磨損。

4、品牌

表1：VCR接頭（金屬面密封接頭）的常用品牌

當然，除了表1中所列的一些常用品牌，還有很多其它品牌，不同品牌的價格也有很大差異，我們?cè)谕稑?biāo)報價和采購之前，一定弄清楚業主對品牌的要求。

5、常用型式

VCR接頭詳解

按作用不同可分為：直通接頭（UNION）、彎頭（ELBOW）、三通（TEE）、大小頭（REDUCER）、四通（UNION CROSS）、管帽（CAP）、堵頭（PLUG）、轉換接頭（CONNECTOR、ADAPTER）等。

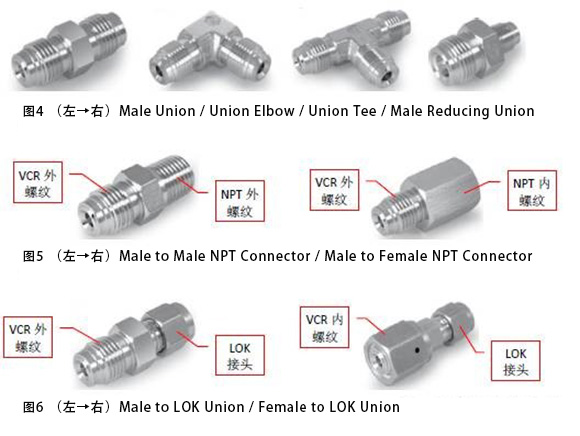

按接頭的連接方式可分為：①都是VCR連接（如圖4，圖中所示都是本體，需要同內螺紋螺母、接頭、墊片配合使用）；②一頭是VCR連接，一頭是螺紋連接（如圖5）；③一頭是VCR連接，一頭是卡套連接（如圖6）；④其它。

6、采購注意事項

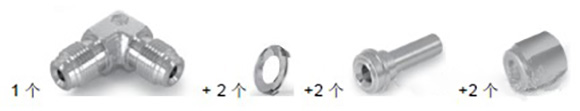

（1）LOK接頭是一個整體，包括本體、螺母、前卡套和后卡套。例如訂購了一個UnionElbow（LOK彎頭），就可以直接使用了，不需要另外訂購螺母和前、后卡套（除非作為備用部件）。但VCR接頭則不一樣，例如訂購了一個UnionElbow，還需要另外訂購兩個Gasket（墊片）、兩個Gland（接頭）、兩個Female Nut（內螺紋螺母），才能配合使用，如圖7所示。

圖7：一套完整的VCR彎頭所包含的組件

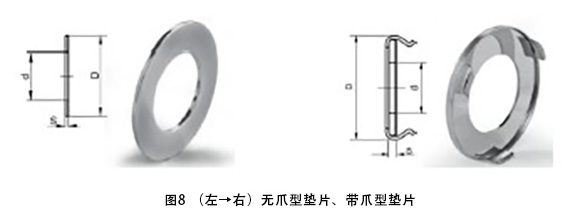

（2）VCR接頭的金屬墊片可分為無爪型（NonretainedGasket）和帶爪型（RetainedGasket），訂購時也要注明，如圖8所示。

（3）VCR接頭的接頭（Gland）種類很多，按長短可分為長型（Long Tube）、短型（Short Tube）；按焊接形式可分為對焊（Butt Weld）、肩焊（ShouldWeld）、承插焊（Socket Weld）；按與其配套使用的螺母可分為公型（Male）、母型（Female）。各個廠家對不同接頭（Gland）的叫法不一樣，訂購時要按所選品牌的樣本，標注清楚。

（4）VCR接頭規格型號特別多，而且不是成套供應，訂貨時一定要寫清楚名稱、規格和材質，最好寫上廠家的訂購號，以免搞錯。例如1/2”的SUS316L帶爪墊片（鍍銀）的訂單號，SWAGELOK是SS-8-VCR-2-GR；Ham-Let是GA-1/2-RT SILVER PLATED；ASFLOW是AC-GSK08-316L。

（5）實際上TUBE管有英制（如1/8”、1/4”、3/8”、3/4、”1”）和公制（如3、8、15、20、25mm）兩種（都是指管外徑），不過常用的是英制。因此同TUBE配套的VCR接頭也有英制和公制之分，訂貨時應說明。

（6）對于一頭是螺紋連接（如圖5）的VCR接頭，要區分管螺紋的類型，比較常見的有兩種：NPT（60°圓錐管螺紋，美標產品常用）和PT（55°圓錐管螺紋，國內常用，日本也用得較多）。不同類型的管螺紋混用，可能擰不到位，造成泄漏或隱患；有的即時擰到位了，有可能以后拆不下來。

（7）VCR接頭中的墊片是一次性易耗品，經常會因?yàn)楸９懿簧苼G失，或者施工錯誤（變更）需要更換，因此要訂一些備用的墊片。
