產品描述：

本機主要由二臺機器組成：翻瓶機、倒水機。

翻瓶機和倒水機除了機架、氣動夾緊、氣動回轉三大機構組成外，倒水機還安裝了低壓空氣噴管，在倒水時對氣瓶內部加壓，加速倒水完成。

該設備設計合理(也可根據客戶要求設計)，操作方便，結構緊湊、使用簡單，效果可靠，是鋼瓶制造廠及鋼瓶檢修站吹掃鋼瓶必備設備。

其特點：

結構合理，操作簡便。

運轉倒水平穩，安全。

減輕勞動強度，提高工效。

技術規格：

1、適用氣瓶范圍：直徑φ219~426mm，長度L600~2200mm；

2、氣源壓力：0.6~0.8MPa；

3、翻轉角度：90°；

4、工作效率：≥20只/小時；

5、帶低壓空氣管，加速倒水，提高工效；

6、同時帶有復位、翻瓶和倒水機構全過程由氣動閥控制，無需人工操作。

7、主機外形尺寸（L*W*H）：2198*820*2180mm

工作原理：

其采用壓縮空氣進入氣瓶內腔進行倒水，倒水結束，蒸汽自動進入氣瓶內部進行干燥處理，蒸汽干燥結束，冷壓縮空氣自動進入氣瓶內部進行冷干處理。整個過程采用西門子S7-200PLC自動控制，參數通過MCGS觸摸屏設定，設備具有手動自動兩種模式，使得整個過程方便、快捷、高效，，設備采用進口耐高溫蒸汽切斷閥。

工藝過程：

1、夾持翻轉機翻轉90度，夾緊裝置松開氣瓶，輸送滾輪自動將氣瓶輸送到倒水干燥區；

2、倒水干燥機自動夾緊氣瓶，自動翻轉，使氣瓶口朝下翻轉80度；

3、自動開啟壓縮空氣電磁閥，進氣加壓排水，排水結束，按設定時間自動關閉壓縮空氣電磁閥，自動開啟高溫蒸汽電磁閥，對氣瓶內部進行蒸汽烘干，烘干結束，根據設定時間自動關閉高溫蒸汽電磁閥，自動開啟壓縮空氣電磁閥，對氣瓶內部進行吹干和冷卻處理，結束后自動關閉壓縮空氣電磁閥，然后翻轉自動復位，夾緊裝置自動復位，倒水干燥上滾輪自動輸送瓶，使喚氣瓶后退至合適的位置，氣瓶自動翻料至出料物流輸送線上，完成一個工作循環。整個烤干過程禁止有蒸汽進入空氣管道（配置有用耐高溫單向閥控制），氣瓶排水、蒸汽烘干、壓縮空氣吹干三個步驟的工作時間，可以根據氣瓶容積大小分別設定。

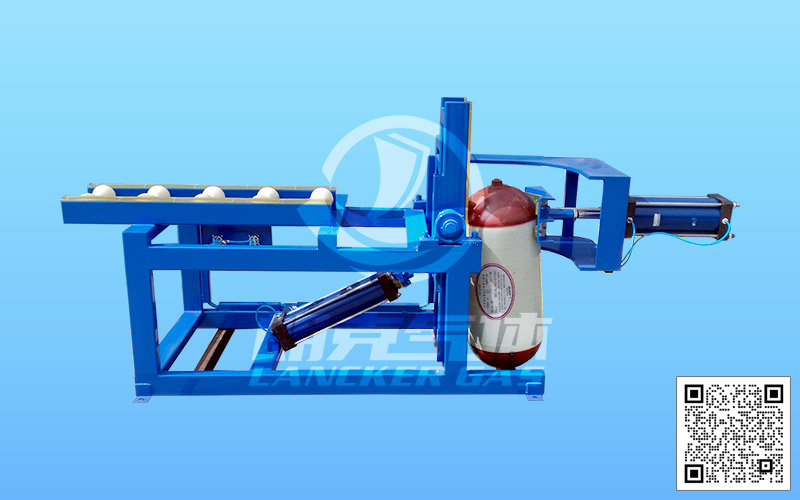

進水機產品描述：

氣瓶進水機用于氣瓶檢測線進水時用。

其特點：

結構合理，操作簡便。

運轉倒水平穩，安全。

減輕勞動強度，提高工效。

技術規格：

1、適用氣瓶范圍：直徑φ219～426mm，長度L600～2000mm

2、氣源壓力：0.6～0.8MPa

3、翻轉角度：90°

4、翻轉速度：2.5r/min

進水機設備的操作流程：

1、工作準備

1）氣源：保證氣壓為0.6-0.8MPa，接好氣源管道。

2）將氣瓶滾到就位，放到夾緊機構內。

2、進水操作

1）氣瓶夾緊后，進水程序開始。

2）待進水完畢裝上外側法水套蓋后，操作“放松”開關，鋼瓶從夾緊機構里松出，稱重吊車將氣瓶吊走。

注意事項：

加水時必須保證氣壓的穩定，壓力下降會造成壓瓶里下降，氣瓶脫落的后果。

在外側法水套蓋完全擰上后才能放松壓緊機構
